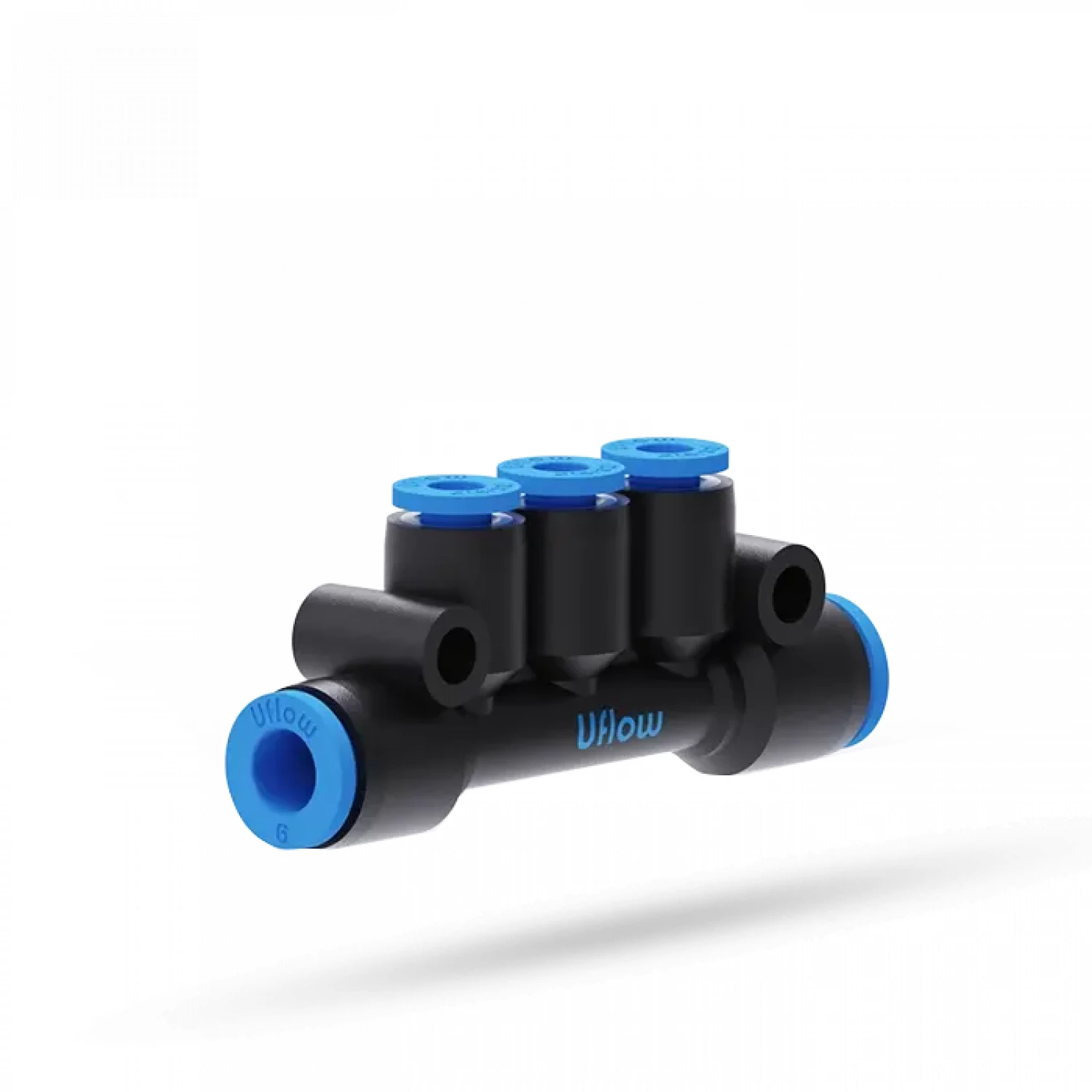

Fluid: | Air |
Max. operating pressure: | 10 Bar |
Ambient temperature: | -10°C to +60°C |
Threaded connection: | Male : R - Taper thread, Female : G - Parallel thread |
Media temperature: | +5°C to 50° C |
Applicable tube material: | Nylon, Polyurethane |
Applicable tube size (OD): | Ø4, Ø6, Ø8, Ø10, Ø12, Ø14, Ø16 |
Recommended tolerance for tube OD: | ±0.1 mm |
Model No | Tube OD | ØD | L1 | L2 | L3 | L4 | C | A1 | A2 | ØDXH | |
---|---|---|---|---|---|---|---|---|---|---|---|
ØD1 | ØD2 | ||||||||||
VO-470604 | 6 | 4 | 12.5 | 11.5 | 8 | 19 | 60.5 | 37 | 15.5 | 14.5 | Ø4.3X13 |
VO-470804 | 8 | 4 | 15 | 11.5 | 9 | 20 | 63 | 37 | 17 | 14.5 | Ø4.3X15.5 |
VO-470806 | 8 | 6 | 15 | 13.5 | 9 | 21 | 71 | 43 | 17 | 15.5 | Ø4.3X15.5 |
VO-471006 | 10 | 6 | 18.5 | 13.5 | 11 | 22 | 76 | 43 | 20 | 15.5 | Ø4.3X19 |
VO-471008 | 10 | 8 | 18.5 | 16 | 11 | 24 | 82 | 51 | 20 | 17 | Ø4.3X19 |
VO-471208 | 12 | 8 | 21 | 16 | 12 | 24 | 84.5 | 51 | 20.5 | 17 | Ø4.3X21.5 |
VO-471210 | 12 | 10 | 21 | 19.5 | 12 | 27.5 | 92.5 | 61 | 20.5 | 20 | Ø4.3X21.5 |
