Fluid: | Air |
Max. operating pressure: | 10 Bar |
Ambient temperature: | -10°C to +60°C |
Threaded connection: | Male : R - Taper thread, Female : G - Parallel thread |
Media temperature: | +5°C to 50° C |
Applicable tube material: | Nylon, Polyurethane |
Applicable tube size (OD): | Ø4, Ø6, Ø8, Ø10, Ø12, Ø14, Ø16 |
Recommended tolerance for tube OD: | ±0.1 mm |

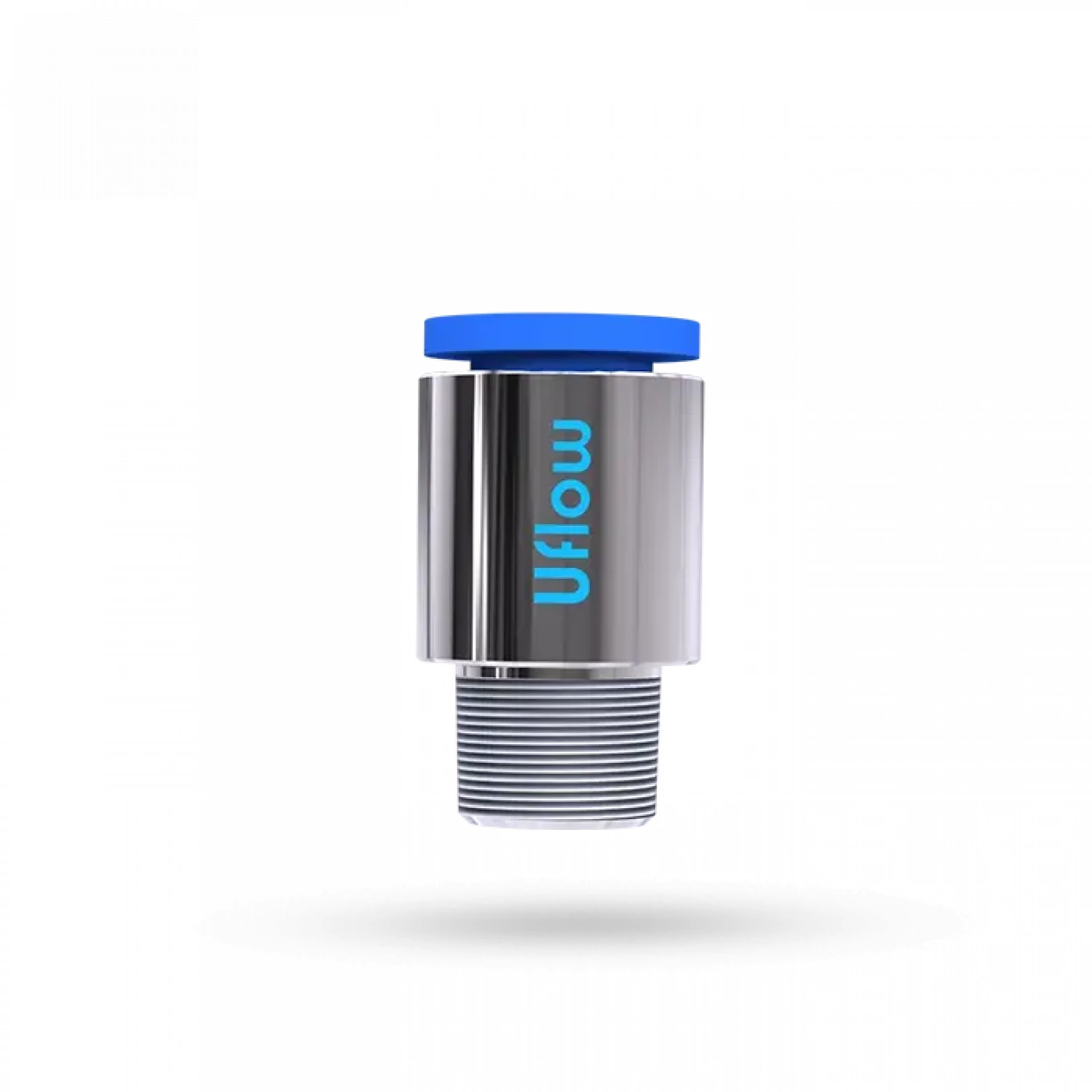

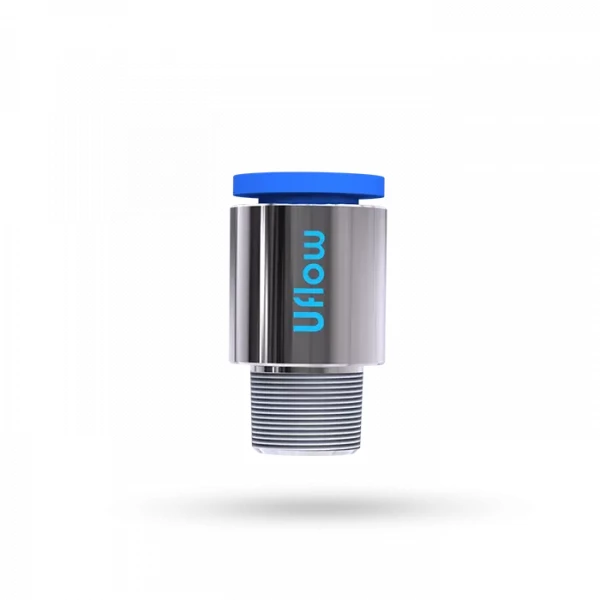

Model No. | Tube OD | Thread | HEX | ØD | L1 | L2 | A |
---|---|---|---|---|---|---|---|
VO-4104A | 4 | M5 X 0.8 | 2 | 10.5 | 21 | 17.5 | 14.5 |
VO-4104B | R1/8 | 2.5 | 10.5 | 21.5 | 18 | 14.5 | |
VO-4104C | R1/4 | 2.5 | 13.5 | 17.5 | 12 | 14.5 | |
VO-4106A | 6 | M5 X 0.8 | 2 | 12.5 | 22 | 18.5 | 15.5 |
VO-4106B | R1/8 | 4 | 12.5 | 23 | 19.5 | 15.5 | |
VO-4106C | R1/4 | 4 | 13.5 | 22.5 | 17 | 15.5 | |
VO-4106D | R3/8 | 4 | 17 | 19 | 13 | 15.5 | |
VO-4108B | 8 | R1/8 | 4 | 14.5 | 25.5 | 22 | 16 |
VO-4108C | R1/4 | 6 | 14.5 | 27 | 21.5 | 16 | |
VO-4108D | R3/8 | 6 | 17 | 22.5 | 16.5 | 16 | |
VO-4108E | R1/2 | 6 | 21.5 | 21.5 | 14 | 16 | |
VO-4110B | 10 | R1/8 | 4 | 18 | 28 | 24.5 | 18 |
VO-4110C | R1/4 | 6 | 18 | 29.5 | 24 | 18 | |
VO-4110D | R3/8 | 6 | 18 | 30 | 24 | 18 | |
VO-4110E | R1/2 | 6 | 21.5 | 23.5 | 16 | 18 | |
VO-4112C | 12 | R1/4 | 6 | 20 | 32 | 26.5 | 18.5 |
VO-4112D | R3/8 | 8 | 20 | 30.5 | 24.5 | 18.5 | |
VO-4112E | R1/2 | 8 | 21.5 | 32.5 | 25 | 18.5 |
