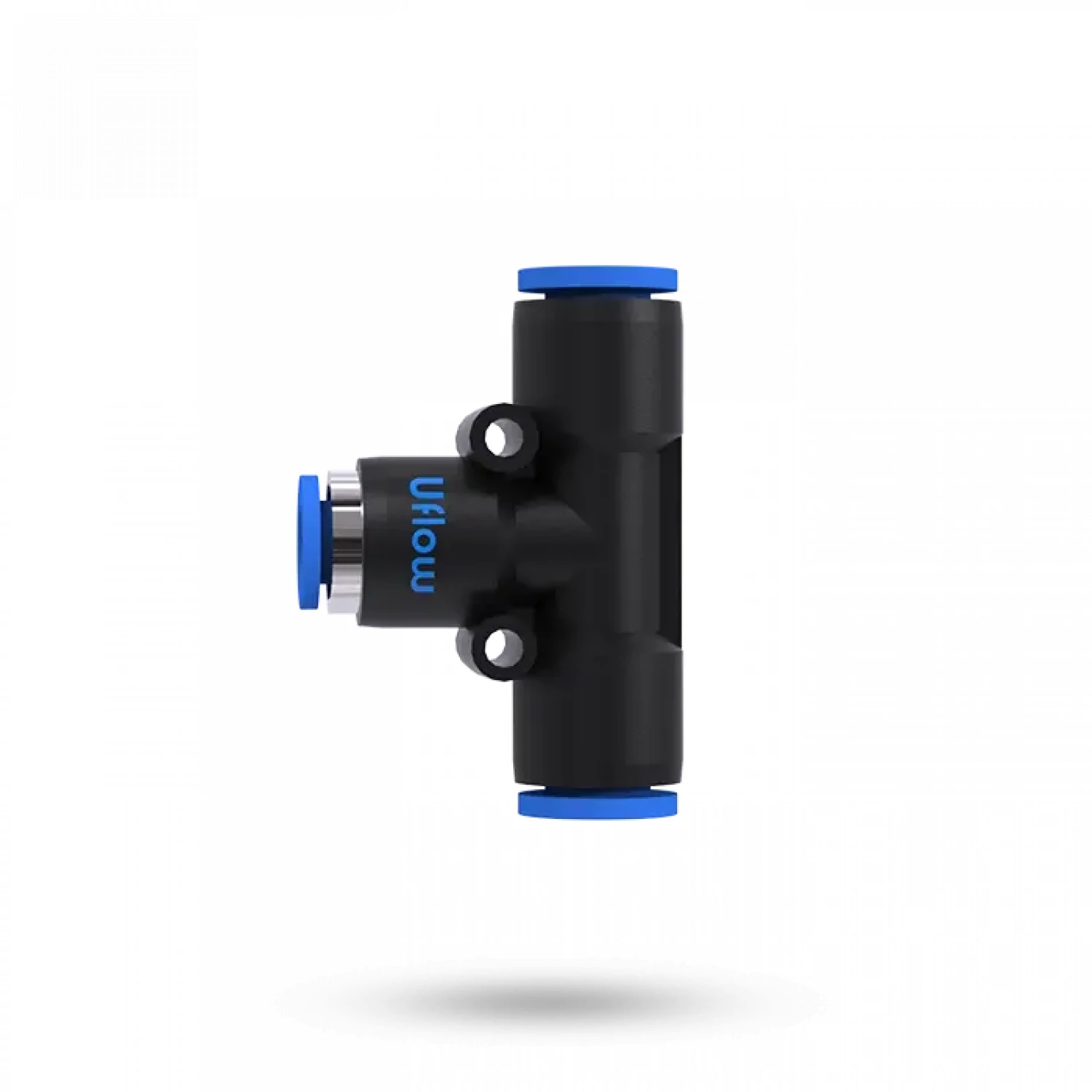

Fluid: | Air |
Max. operating pressure: | 10 Bar |
Ambient temperature: | -10°C to +60°C |
Threaded connection: | Male : R - Taper thread, Female : G - Parallel thread |
Media temperature: | +5°C to 50° C |
Applicable tube material: | Nylon, Polyurethane |
Applicable tube size (OD): | Ø4, Ø6, Ø8, Ø10, Ø12, Ø14, Ø16 |
Recommended tolerance for tube OD: | ±0.1 mm |
Model No. | Tube OD | ØD | L1 | L2 | L3 | L4 | C | A1 | A2 | A3 | ØDXH | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ØD1 | ØD2 | ØD3 | |||||||||||
VO-26040406 | 4 | 4 | 6 | 12.6 | 22.8 | 22.8 | 20 | 7.5 | 15 | 12.4 | 12.4 | 16 | Ø3.3X13 |
VO-26060604 | 6 | 6 | 4 | 12.6 | 20 | 20 | 22.8 | 7.5 | 15 | 16 | 16 | 12.4 | Ø3.3X13 |
VO-26060608 | 6 | 6 | 8 | 15 | 26 | 26 | 24 | 9 | 18 | 16.3 | 16.3 | 17.2 | Ø3.3X15.5 |
VO-26061212 | 6 | 12 | 12 | 21.1 | 30.2 | 28.8 | 28.8 | 12 | 24 | 17.3 | 20.7 | 20.7 | Ø4.3X20.5 |
VO-26080806 | 8 | 8 | 6 | 15 | 24 | 24 | 26 | 9 | 18 | 17.2 | 17.2 | 16.3 | Ø3.3X15.5 |
VO-26080810 | 8 | 8 | 10 | 18.5 | 28.7 | 28.7 | 26.4 | 11 | 22 | 17.7 | 17.7 | 19.2 | Ø4.3X19 |
VO-26080810 | 8 | 12 | 12 | 21.1 | 30.7 | 28.8 | 28.8 | 12 | 24 | 18.2 | 20.7 | 20.7 | Ø4.3X24 |
VO-26101006 | 10 | 10 | 6 | 18.5 | 26.4 | 26.4 | 28.2 | 11 | 22 | 19.2 | 19.2 | 17.2 | Ø4.3X19 |
VO-26101008 | 10 | 10 | 8 | 18.5 | 26.4 | 26.4 | 28.7 | 11 | 22 | 19.2 | 19.2 | 17.7 | Ø4.3X19 |
VO-26101012 | 10 | 10 | 12 | 21.1 | 31.2 | 31.2 | 28.8 | 12 | 24 | 20.2 | 20.2 | 20.7 | Ø4.3X20.5 |
VO-26121206 | 12 | 12 | 6 | 21.1 | 28.8 | 28.8 | 30.2 | 12 | 24 | 20.7 | 20.7 | 17.3 | Ø4.3X20.5 |
VO-26121208 | 12 | 12 | 8 | 21.1 | 28.8 | 28.8 | 30.7 | 12 | 24 | 20.7 | 20.7 | 18.2 | Ø4.3X20.5 |
VO-26121210 | 12 | 12 | 10 | 21.1 | 28.8 | 28.8 | 30.2 | 12 | 24 | 20.7 | 20.7 | 20.2 | Ø4.3X20.5 |
