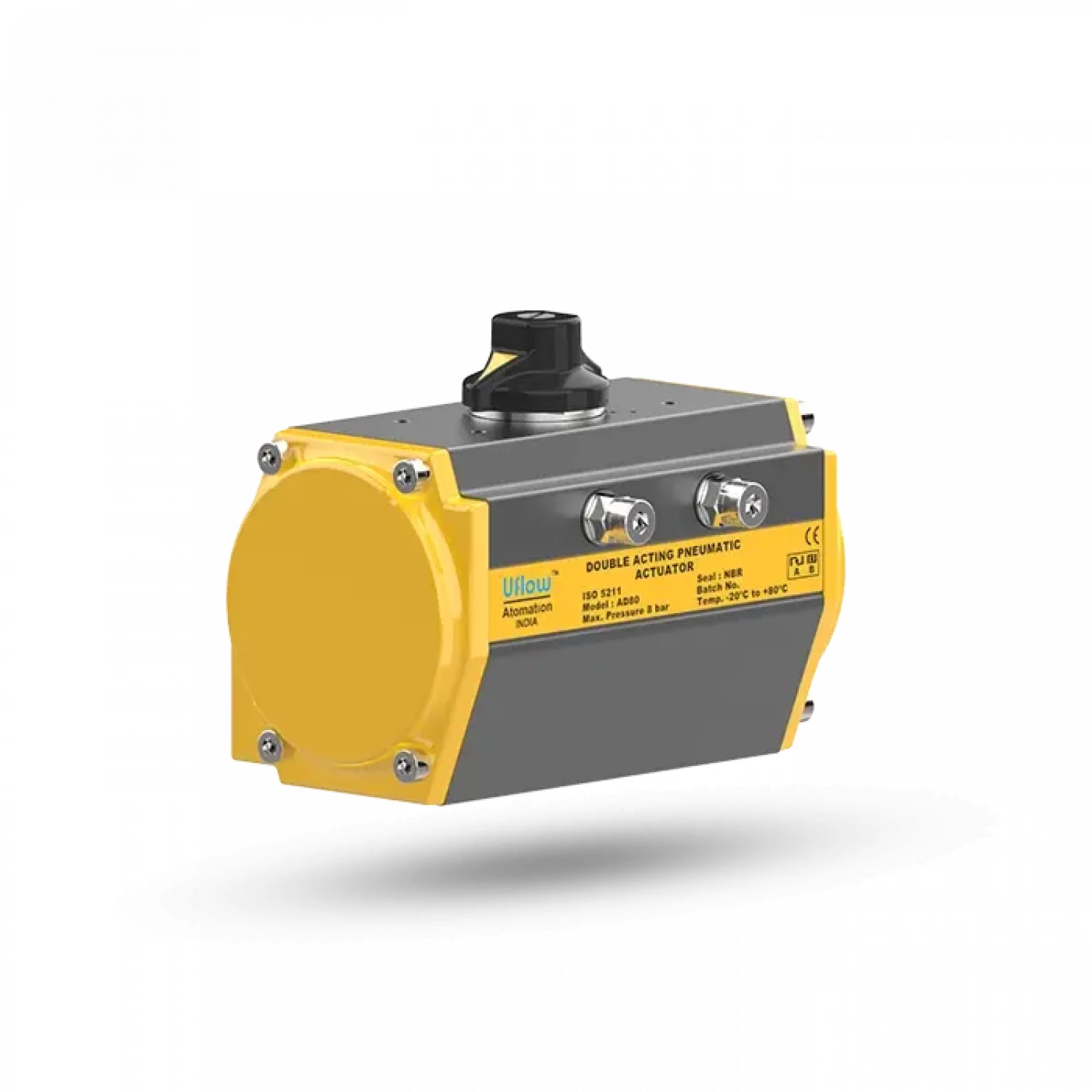

NBR | -20°C to +80°C |
Viton | -20°C to +125°C |
Flourosilicone | -60°C to +110°C |
+5° Over traveling, Possible for opening |
-5° Under traveling can be adjusted |
Model | Piston Inward Stroke ml/bar | Piston Outward Stroke ml/bar |
(Uflow) AD-50 | 128 | 137 |
Other Brand Y | 260 | 110 |
Other Brand X | 200 | 18 |
Model No. | Diagram No. | A | B | C | D | F | G | I | J | K | L | M | N | O | P | N1 | O1 | P1 | CH 90 | ISO FLANGE |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AD-32V2 | 4.1 | 92 | 48 | 20 | 54 | 30 | 50 | 10 | 4 | 16 | 12 | ¹⁄₈” | M5 | 09 | 36 | - | - | - | 09 | F03 |
AD-40V2 | 4.1 | 129 | 66 | 20 | 64 | 30 | 80 | 13 | 4 | 16 | 12 | ¼” | M6 | 12 | 50 | M5 | 10 | 36 | 11 | F03/F05 |
AD-50V2 | 4.1 | 125 | 77 | 20 | 72 | 30 | 80 | 13 | 4 | 16 | 12 | ¼” | M6 | 12 | 50 | M5 | 10 | 36 | 11 | F03/F05 |
AD-63V2 | 4.1 | 147 | 87 | 20 | 86 | 30 | 80 | 15 | 4 | 16 | 12 | ¼” | M8 | 12 | 70 | M6 | 10 | 50 | 14 | F05/F07 |
AD-80V2 | 4.1 | 170 | 103 | 20 | 98 | 30 | 80 | 18 | 4 | 16 | 12 | ¼” | M8 | 12 | 70 | M6 | 10 | 50 | 17 | F05/F07 |
AD-90V2 | 4.1 | 198 | 115 | 20 | 110 | 30 | 80 | 22 | 4 | 16 | 12 | ¼” | M8 | 12 | 70 | - | - | - | 17 | F07 |
AD-100V2 | 4.1 | 220 | 129 | 20 | 126 | 30 | 80 | 26 | 4 | 16 | 12 | ¼” | M10 | 15 | 102 | M8 | 14 | 70 | 22 | F07/F10 |
AD-110V2 | 4.1 | 231 | 136 | 20 | 131 | 30 | 80 | 30 | 4 | 16 | 12 | ¼” | M10 | 15 | 102 | M8 | 14 | 70 | 22 | F07/F10 |
AD-125V2 | 4.1 | 389 | 161 | 20 | 146 | 30 | 80 | 30 | 4 | 16 | 12 | ¼” | M12 | 20 | 125 | M10 | 14 | 102 | 22 | F10/F12 |
AD-150V2 | 4.1 | 465 | 193 | 20 | 175 | 30 | 80 | 36 | 4 | 16 | 12 | ¼” | M12 | 20 | 125 | M10 | 14 | 102 | 27 | F10/F12 |
AD-175V2 | 4.1 | 500 | 212 | 20.5 | 195 | 30 | 80 | 41 | 4 | 16 | 12 | ¼” | M12 | 20 | 125 | M10 | 20 | 102 | 27 | F10/F12 |
AD-200V2 | 4.1 | 552 | 255 | 30 | 288 | 30 | 130 | 41 | 4 | 16 | 12 | ¼” | M16 | 24 | 140 | M10 | 15 | 102 | 36 | F10/F14 |
AD-250V2 | 4.1 | 723 | 255 | 30 | 288 | 30 | 130 | 41 | 4 | 16 | 12 | ¼” | M16 | 24 | 140 | - | - | - | 46 | F14 |
AD-300V2 | 4.1 | 755 | 360 | 30 | 390 | 30 | 130 | 41 | 4 | 22.5 | 20 | ¹⁄2" | M20 | 30 | 165 | - | - | - | 46 | F16 |
AD-350V2 | 4.1 | 865 | 360 | 30 | 390 | 30 | 130 | 41 | 4 | 22.5 | 20 | ¹⁄2" | M20 | 30 | 165 | - | - | - | 55 | F16 |
