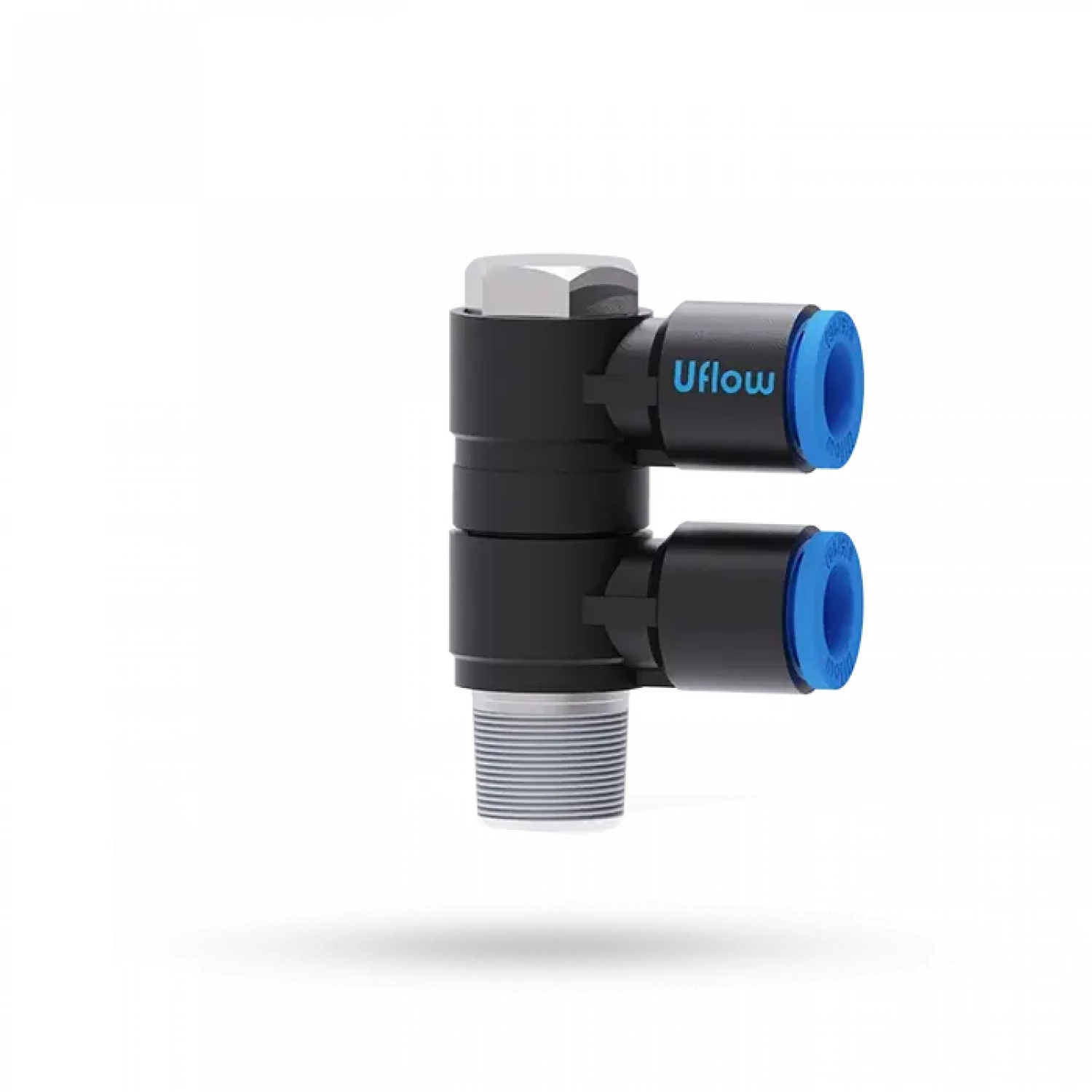

Fluid: | Air |
Max. operating pressure: | 10 Bar |
Ambient temperature: | -10°C to +60°C |
Threaded connection: | Male : R - Taper thread, Female : G - Parallel thread |
Media temperature: | +5°C to 50° C |
Applicable tube material: | Nylon, Polyurethane |
Applicable tube size (OD): | Ø4, Ø6, Ø8, Ø10, Ø12, Ø14, Ø16 |
Recommended tolerance for tube OD: | ±0.1 mm |
Model No. | Tube OD | Thread | HEX | ØD | L1 | L2 | L3 | L4 | L5 | A |
---|---|---|---|---|---|---|---|---|---|---|
VO-4504B | 4 | R1/8 | 12 | 13.5 | 15 | 40 | 36.5 | 22 | 15.5 | 14.5 |
VO-4506B | 6 | R1/8 | 12 | 13.5 | 15.5 | 40 | 36.5 | 23 | 15.5 | 15.5 |
VO-4506C | R1/4 | 14 | 18 | 20 | 50 | 44.5 | 25 | 19.4 | 15.5 | |
VO-4508B | 8 | R1/8 | 12 | 13.5 | 17.5 | 40 | 36.5 | 27 | 15.5 | 17 |
VO-4508C | R1/4 | 14 | 18 | 20.5 | 50 | 44.5 | 27.5 | 19.4 | 17 | |
VO-4508D | R3/8 | 19 | 22 | 23 | 58.5 | 52.5 | 29.5 | 21.6 | 17 | |
VO-4508E | R1/2 | 24 | 28 | 26.5 | 63.5 | 56 | 32.5 | 21.5 | 17 | |
VO-4210C | 10 | R1/4 | 14 | 18 | 22.5 | 50 | 44.5 | 32.5 | 19.4 | 20 |
VO-4510D | R3/8 | 19 | 22 | 24 | 58.5 | 52.5 | 34.5 | 21.6 | 20 | |
VO-4510E | R1/2 | 24 | 28 | 27.5 | 56 | 56 | 36.5 | 21.5 | 20 | |
VO-4512D | 12 | R3/8 | 19 | 22 | 25 | 52.5 | 52.5 | 36 | 21.6 | 20.5 |
VO-4512E | R1/2 | 24 | 28 | 28.5 | 56 | 56 | 37.5 | 21.5 | 20.5 |
